< 유공관 가공과정>
< 유공관 Type >

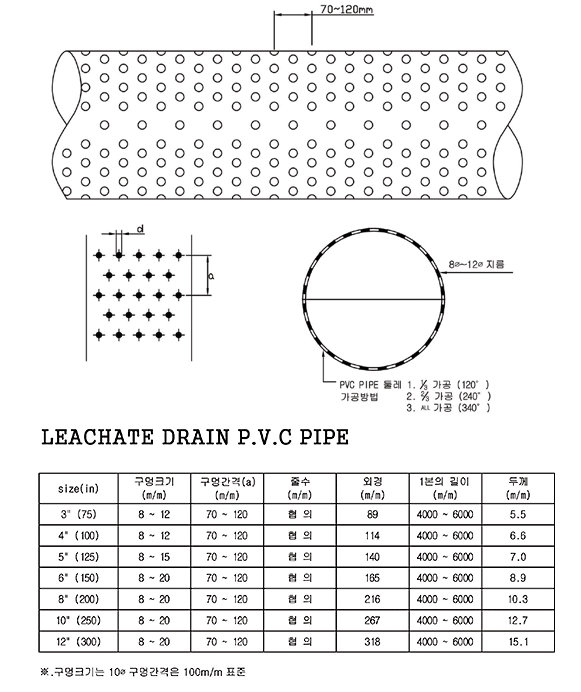

비고:1.당사유공관(Strainer),타공형 보유현황 100mm,125mm, 150mm, 200mm
2.기타치수는 주문 제작함
PIPE 규 격
S L I T 규 격
열 간 간 격 (a)
개 공 률
(%)
내 부
외 부
호 칭
외 경
폭 (a)
길이 (b)
간결 (c)
폭 (a)
길이 (b)
간결 (c)
내 부
외 부
50
60
2.8
100
14.9-17.2
2.8
115-120
18.1-20.7
42.8-66.6
27.8-46.6
8.5-11.0
65
76
2.8
100
16.3 이상
2.8
115-120
18.8-18.9
42.8-66.6
27.8-46.6
8.5-10.2
75
89
2.8
100
15.7-17.4
2.8
115-120
18.6-20.5
42.8-66.6
27.8-46.6
8.3-10.5
100
114
2.8
100
16.8 이상
2.8
115-120
19.5 이상
42.8-66.6
27.8-46.6
8.5 이상
150
165
2.8
100
16.3 이상
2.8
115-120
18.7 이상
42.8-66.6
27.8-46.6
8.7-10.2
3.0
110
14.6 이상
1.5
110 이상
18.4 이상
56.6 이상
56.6 이상
4.9 이상
200
216
2.8
105-115
16.2 이상
2.8
120-130
18.3 이상
42.8 이상
27.8 이상
8.5-10.2
3.0
105-115
14.9 이상
1.5
120 이상
18.4 이상
56.6 이상
56.6 이상
4.9 이상
250
267
2.8
110-120
16.5 이상
2.8
125-135
18.6 이상
42.8-66.6
27.8-46.6
7.0-9.0
3.0
110-120
14.9 이상
1.5
125 이상
18.4 이상
56.6 이상
56.6 이상
4.9 이상
※ 1. 각 품목의 치수는 기본치수로서 허용차는 KSM 3401,KSM 3404(VG1)에 준한다.

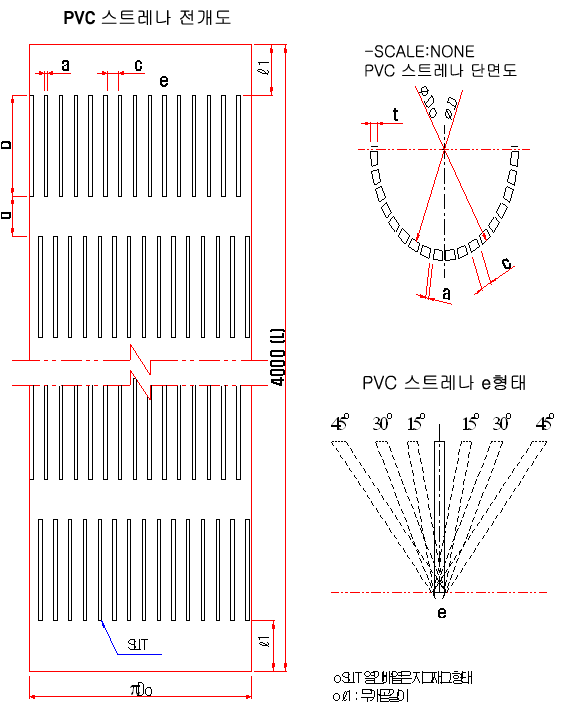

2. 스트레나의 형태는 도면에 의하되 개공율 증가를 위하여 c. d. e의 변경도 가능하다.
